istio,服务网格产品的开山鼻祖,随着service mesh的火热,istio也被业内专业人事频繁提到。


istio为啥这么火?


istio,是一个可以实现微服务之间的互联、微服务间通信的鉴权、对访问微服务的流量的控制以及对微服务进行监视的一个服务网格,其通过将代理注入到微服务所在的pod的方式,实现上述功能,可以让应用开发人员只专注于业务本身,提高了开发效率。



下面我们就来在k8s集群上部署一下istio,并进行istio的实例测试(官方给的BookInfo微服务)



一、istio的安装:



集群环境:


master:Ubuntu16.04LTS  4cpu  4GB内存


node:(virtualbox)Ubuntu16.04  4cpu  4GB内存



1、安装方式:


采用helm去安装,helm相当于一个k8s的包管理工具,每个包称为一个Chart,一个Chart是一个目录,其包含了k8s资源相关的YAML文件;



2、首先,需要安装helm:


执行:


wget https://storage.googleapis.com/kubernetes-helm/helm-v2.12.3-linux-amd64.tar.gz

tar -zxvf helm-v2.12.3-linux-amd64.tar.gz

cd linux-amd64/

cp helm /usr/local/bin/

输入helm version检查helm client是否安装成功



3、用helm安装istio:


a.下载istio的发布文件:


tar -zvxf istio-1.2.9-linux.tar.gz #解压

echo export PATH=$PATH:/home/rongshuai/istio/istio-1.2.9/bin >> ~/.bashrc

source ~/.bashrc #上面是将istioctl添加到环境变量中去

执行istioctl --help查看是否成功添加到了环境变量:





添加成功。



b.为istio创建一个命名空间:


kubectl create namespace istio-system




命名空间创建成功



c.通过kubectl apply安装istio的CRDs,CRDs被提交到k8s的API-server需要等待几秒钟(在istio文件目录下安装):


helm template install/kubernetes/helm/istio-init/ --name istio-init --namespace istio-system | kubectl apply -f -




d.执行下面的指令确定全部23个istio CRDs都被提交给了k8s的API-server:


kubectl get crds | grep ‘istio.io’ | wc -l





e.渲染和提交istio的核心组件:


helm template install/kubernetes/helm/istio --name istio --namespace istio-system | kubectl apply -f -


f.验证部署成功:kubectl get pods -n istio-system






这些pod中的istio-policy-64f7777867-98k8p在第一次部署的时候总是处于pending状态,查看其细节,给出的问题是内存和CPU不足,所以我将虚拟机的CPU数调整到了4核,内存调整到了6144MB,然后再启动集群,既可以了。



kubectl get svc -n istio-system






二、istio实例测试:



1、这个实例包含了4个独立的微服务,用来展示书的信息(类似于线上书店),展示书的描述、书的细节(ISBN,页数等)和一些书评;



2、BookInfo被划分为以下4个微服务:


a.productpage:调用details和reviews这两个微服务去向每页输入数据;


b.details:该微服务包含了书的信息;


c.reviews:该微服务包含了书评,同时调用ratings这个微服务(用来产生不同书评的排名);


d.ratings:该微服务包含了书的等级信息(依据书评)



3、reviews微服务有以下3个版本:


a.版本一不会调用ratings服务;


b.版本二调用ratings服务,并将等级分为1-5黑星;


c.版本三调用ratings服务,并将等级分为1-5红星;

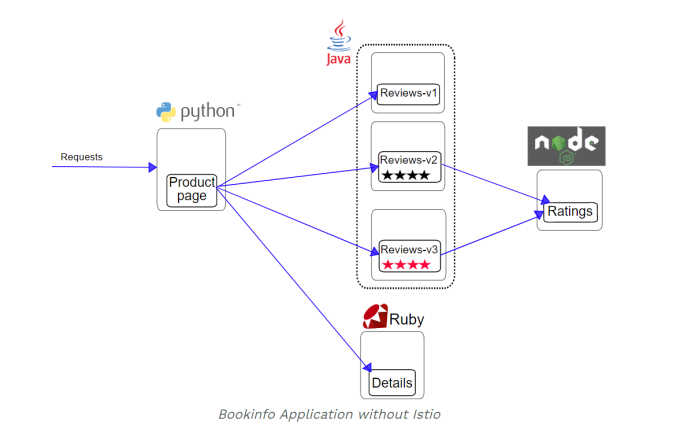

4、BookInfo的结构图如下:

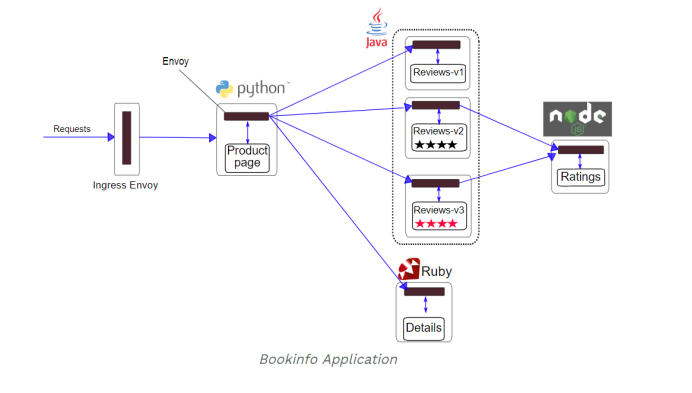

5、部署该应用(部署到istio后的结构图如下):






如图所示:所有的微服务都将会被打包成“Envoy sidecar”,其将会拦截对其打包的应用的入站出站调用,通过istio的“控制面板”提供用来让外部控制的“钩子”,来实现路由、遥测收集以及整个应用程序的策略实施;



6、在istio上部署BookInfo应用:



a.将当前路径调整到istio的根路径;



b.向pod中注入istio的sidecar proxy,启动自动注入(每次创建新的pod都会被注入sidecar proxy):


kubectl label namespace default istio-injection=enabled




c.通过kubectl部署BookInfo应用:


kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

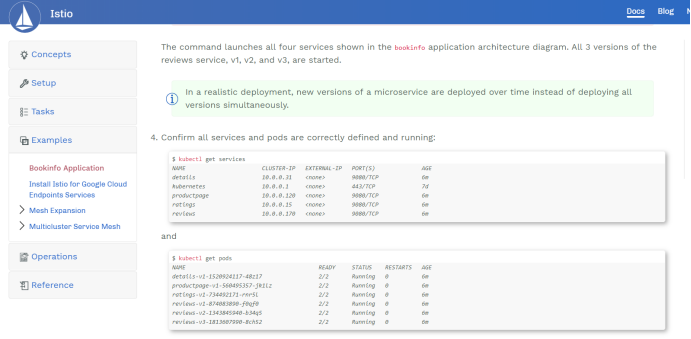

7、结果验证:






可见,安装成功!



8、确定BookInfo这个应用运行起来了:


访问ratings这个pod:


kubectl exec -it $(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}') -c ratings -- curl productpage:9080/productpage | grep -o " .* "





9、确定入站IP和port:


现在,BookInfo这个服务已经running了,所以为了让外界可以访问这个处于k8s集群内的服务,需要进一步配置,这将会用到Istio Gateway。



a.定义该应用的入站网关:


kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml






b.确定网关已经被创建:


kubectl get gateway



可见,网关已经被创建




c. 配置访问网关的入站host以及入站port的变量:


执行以下指令,判断当前的k8s集群是否运行在一个可以支持外部负载均衡器的环境中:


kubectl get svc istio-ingressgateway -n istio-system




根据官方文档:如果该服务的EXTERNAL-IP存在具体的值,那就说明当前环境有一个外部的负载均衡器可以提供给ingress gateway使用,如果EXTERNAL-IP的值为或者是,就说明当前环境没有提供ingress gateway一个外部的负载均衡器,我的k8s集群就是这种情况,因此,我需要采用“node port”的方式来访问gateway



采用“node port”的方式访问gateway:


设置入站端口:


export INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].nodePort}')

export SECURE_INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="https")].nodePort}')


配置网关URL:


export GATEWAY_URL=$INGRESS_HOST:$INGRESS_PORT


10、确定该应用可以从集群外被访问:


a.确定BookInfo可以从集群外被访问:


curl -s http://${GATEWAY_URL}/productpage | grep -o " .* "



访问成功!

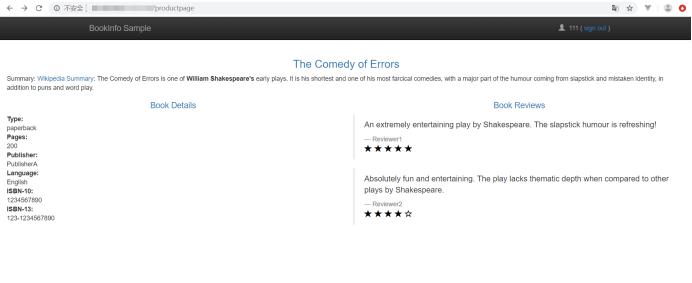

b.确定BookInfo可以直接从浏览器访问:


先获取${GATEWAY_URL}  :echo $GATEWAY_URL


这将会把网关地址的ip和端口返回,然后用这个地址去访问BookInfo这个集群内应用:



访问成功!该集群内部的应用已经可以被外界访问了!



在kubernetes集群上使用istio遇到的问题



istio的微服务如果需要调用外部的http或者grpc等服务,需要使用Egress(意思是出口流量管理的允许),解决方法是使用includeIPRanges。如下在部署的时候为istioctl添加参数:





   - kubectl apply -f <(istioctl kube-inject --includeIPRanges=10.0.0.1/24 -f deploy/$CI_BUILD_REF_SLUG/kube-user.yml)




QA1

其中的10.0.0.1/24是我授权访问的ip地址



QA2

在官方文档说明中,有说明加入sidecar的前提条件,其中说明需要在命名service的暴露端口的时候,使用[-],因为我用的之前的yaml编排文件,后面才发现这个也需要改。官方说明如下:





Named ports: Service ports must be named. The port names must be of the form [-] with http, http2, grpc, mongo, or redis as the in order to take advantage of Istio’s routing features. For example, name: http2-foo or name: http are valid port names, but name: http2foo is not. If the port name does not begin with a recognized prefix or if the port is unnamed, traffic on the port will be treated as plain TCP traffic (unless the port explicitly uses Protocol: UDP to signify a UDP port).



https://istio.io/docs/setup/kubernetes/sidecar-injection.html







QA3

安装istio的Quick Start文档中,有特别说明如果需要和其他没有istio的服务通信,则必须使用非TLS SIDECAR的安装。当时安装的时候由于没有细看,看了一眼就急匆匆的去安装尝鲜了,结果这个问题后来花了我2,3个小时。原文如下:





Install Istio’s core components. Choose one of the two mutually exclusive options below or alternately install with the Helm Chart:



a) Install Istio without enabling mutual TLS authentication between sidecars. Choose this option for clusters with existing applications, applications where services with an Istio sidecar need to be able to communicate with other non-Istio Kubernetes services, and applications that use liveliness and readiness probes, headless services, or StatefulSets.



kubectl apply -f install/kubernetes/istio.yaml



Copy



OR



b) Install Istio and enable mutual TLS authentication between sidecars.:



kubectl apply -f install/kubernetes/istio-auth.yaml

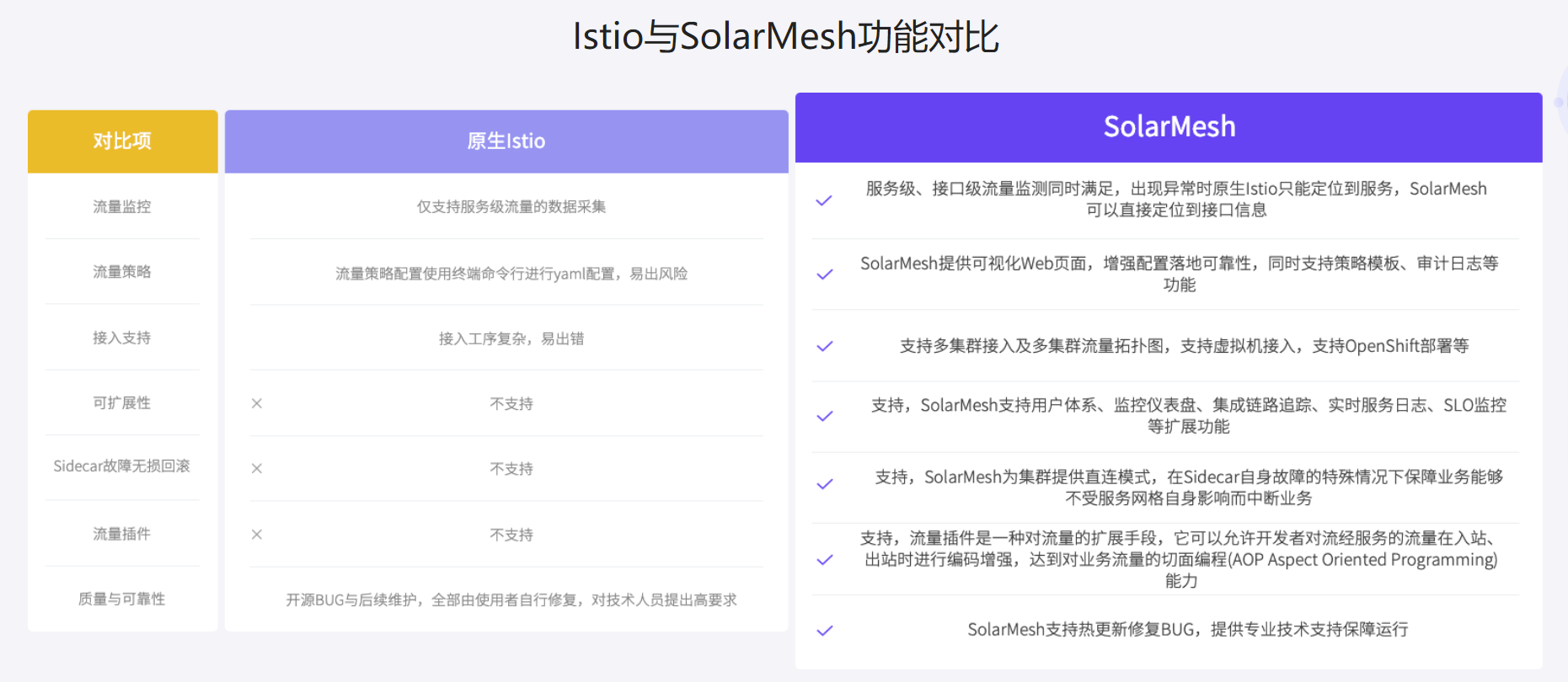

SolarMesh,基于Istio升级的高效可视化微服务治理平台,服务网格产品
