基于Aeraki 管理 Istio 服务网格中第 7 层协议

2022-05-26

55

Aeraki [Air-rah-ki] 是希腊语中“微风”的意思。虽然 Istio 在服务网格中连接微服务,但 Aeraki 提供了一个框架,允许 Istio 支持更多的第 7 层协议,而不仅仅是 HTTP 和 gRPC。我们希望这股"微风"可以帮助 Istio 更进一步。


Service Mesh 缺乏协议支持

我们现在面临着服务网格的一些挑战:


  • Istio 和其他流行的服务网格实现对除 HTTP 和 gRPC 之外的第 7 层协议的支持非常有限。
  • Envoy RDS(Route Discovery Service)专为 HTTP 设计。其他协议如 Dubbo 和 Thrift 只能使用监听器内联路由进行流量管理,当路由发生变化时会中断现有连接。
  • 将专有协议引入服务网格需要付出很多努力。您需要编写一个 Envoy 过滤器来处理数据平面中的流量,以及一个控制平面来管理这些 Envoy。


这些障碍使用户很难(如果不是不可能的话)管理微服务中其他广泛使用的第 7 层协议的流量。例如,在微服务应用程序中,我们可能有以下协议:


  • RPC:HTTP、gRPC、Thrift、Dubbo、专有 RPC 协议……
  • 消息传递:Kafka、RabbitMQ …
  • 缓存:Redis、Memcached……
  • 数据库:MySQL、PostgreSQL、MongoDB……

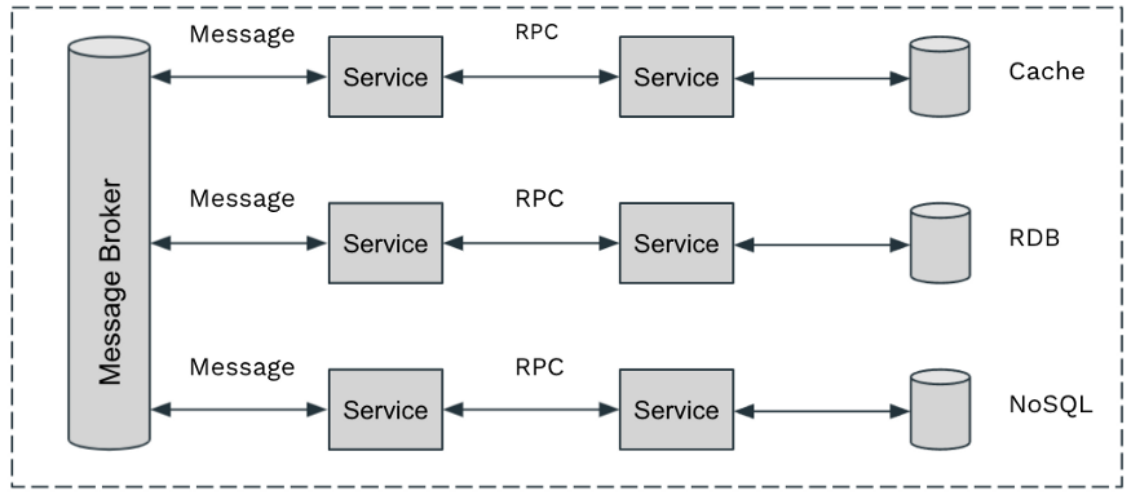

微服务中常用的第 7 层协议

微服务中常用的第 7 层协议

如果您已经在迁移到服务网格方面投入了大量精力,那么您当然希望充分利用它——管理微服务中所有协议的流量。


Aeraki 的方法

为了解决这些问题,我们创建了一个开源项目Aeraki Mesh,以提供一种非侵入式、可扩展的方式来管理 Istio 服务网格中的任何第 7 层流量。

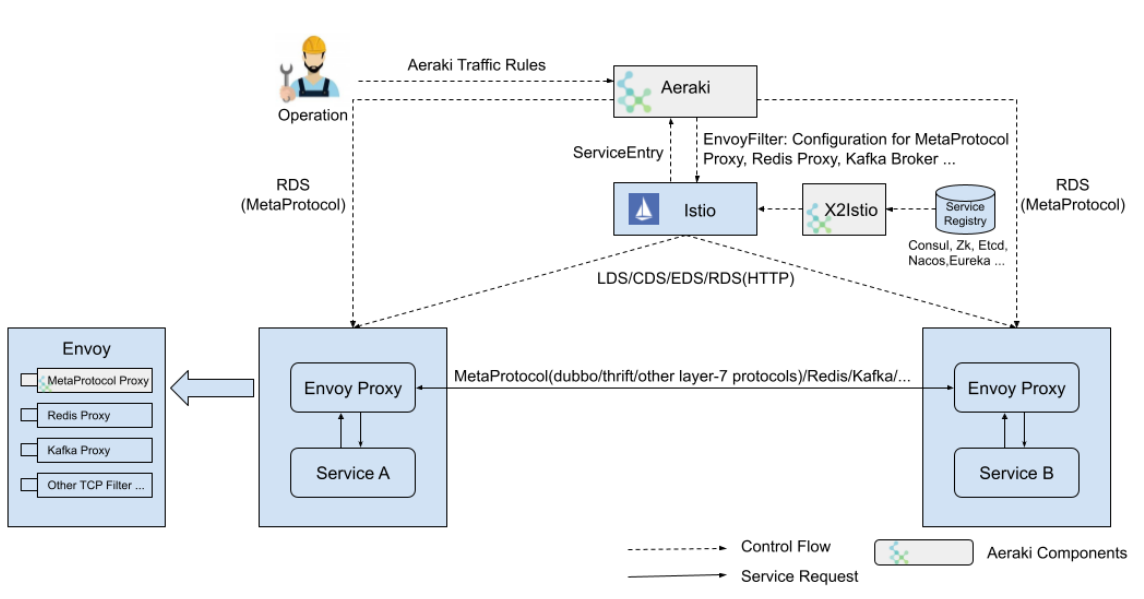

艾拉基建筑

艾拉基建筑

如图所示,Aeraki 框架由以下组件组成:


  • Aeraki:Aeraki为操作提供高级、用户友好的流量管理规则,将规则转换为 envoy 过滤器配置,并利用 Istio 的EnvoyFilterAPI 将配置推送到 sidecar 代理。Aeraki 还充当数据平面中 MetaProtocol 代理的 RDS 服务器。与专注于 HTTP 的 Envoy RDS 不同,Aeraki RDS 旨在为所有第 7 层协议提供通用的动态路由能力。
  • MetaProtocol Proxy:MetaProtocol Proxy为第 7 层协议提供常用功能,例如负载均衡、断路器、负载均衡、路由、速率限制、故障注入和身份验证。第 7 层协议可以构建在 MetaProtocol 之上。要将新协议添加到服务网格中,您唯一需要做的就是实现编解码器接口和几行配置。如果您有内置能力无法满足的特殊需求,MetaProtocol Proxy 还具有应用级过滤器链机制,允许用户编写自己的第 7 层过滤器,将自定义逻辑添加到 MetaProtocol Proxy 中。


Dubbo和Thrift已经基于 MetaProtocol 实现。更多协议正在开发中。如果您使用的是闭源专有协议,您还可以通过为其编写 MetaProtocol 编解码器在您的服务网格中对其进行管理。

大多数请求/响应风格的无状态协议都可以构建在 MetaProtocol 代理之上。但是,有些协议的路由策略过于“特殊”,无法在 MetaProtocol 中进行规范化。例如,Redis 代理使用槽号将客户端查询映射到特定的 Redis 服务器节点,槽号由请求中的 key 计算得出。只要 Envoy 代理端有可用的 Envoy 过滤器,Aeraki 仍然可以管理这些协议。目前,对于该类别的协议,Aeraki 支持Redis和 Kafka。

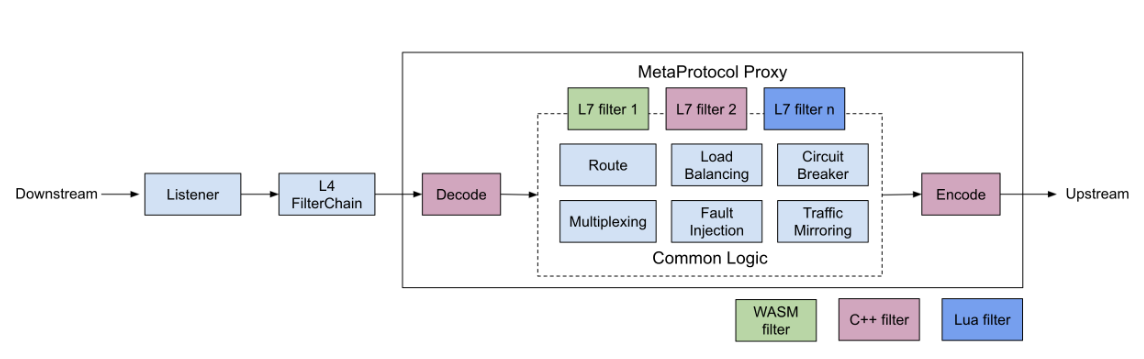

元协议代理

元协议代理

深入研究元协议

让我们看看 MetaProtocol 是如何工作的。在引入 MetaProtocol 之前,如果我们想为特定协议代理流量,我们需要编写一个理解该协议的 Envoy 过滤器并添加代码来操作流量,包括路由、头部修改、故障注入、流量镜像等。

对于大多数请求/响应风格的协议,流量操作的代码非常相似。因此,为了避免在不同的 Envoy 过滤器中重复这些功能,Aeraki 框架在一个地方(MetaProtocol 代理过滤器)实现了第 7 层协议代理的大部分常见功能。

这种方法显着降低了编写新的 Envoy 过滤器的障碍:现在您只需要实现编解码器接口,而不是编写功能齐全的过滤器。除此之外,控制平面已经到位——Aeraki 在控制平面上工作,为基于 MetaProtocol 构建的所有协议提供 MetaProtocol 配置和动态路由。

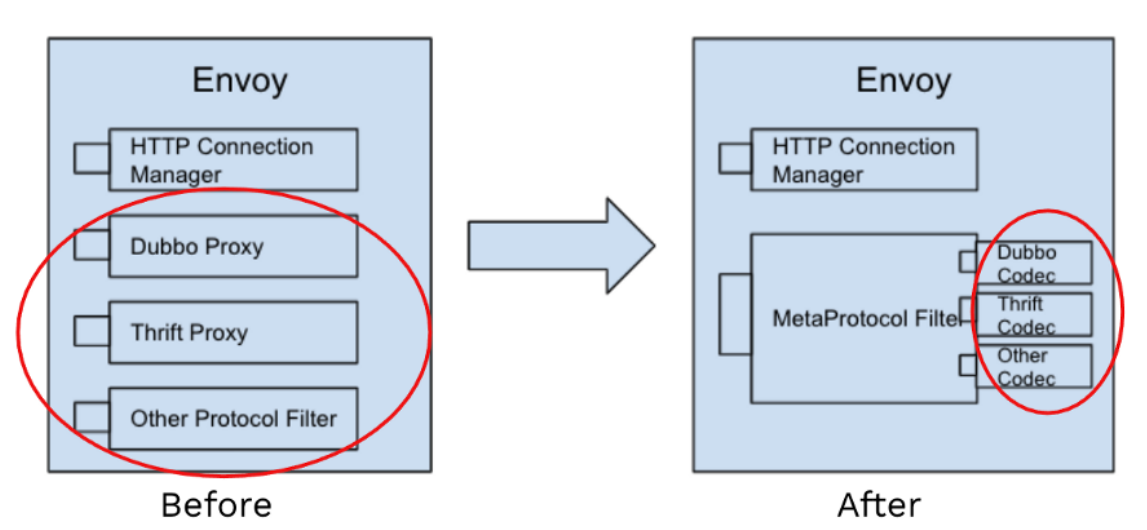

在 MetProtocol 之前和之后编写 Envoy 过滤器

在 MetProtocol 之前和之后编写 Envoy 过滤器

MetaProtocol Proxy 中有两个重要的数据结构:Metadata 和 Mutation。元数据用于路由,而 Mutation 用于标头操作。

在请求路径上,解码器(编解码器实现的解码方法)使用从请求中解析的键值对填充元数据数据结构,然后将元数据传递给元协议路由器。路由器在匹配它通过 RDS 和元数据从 Aeraki 接收到的路由配置后,选择适当的上游集群。

如果需要修改请求,自定义过滤器可以使用任意键值对填充 Mutation 数据结构:添加标头或更改标头的值。然后将 Mutation 数据结构传递给编码器(编解码器实现的 encode 方法)。编码器负责将键值对写入有线协议。

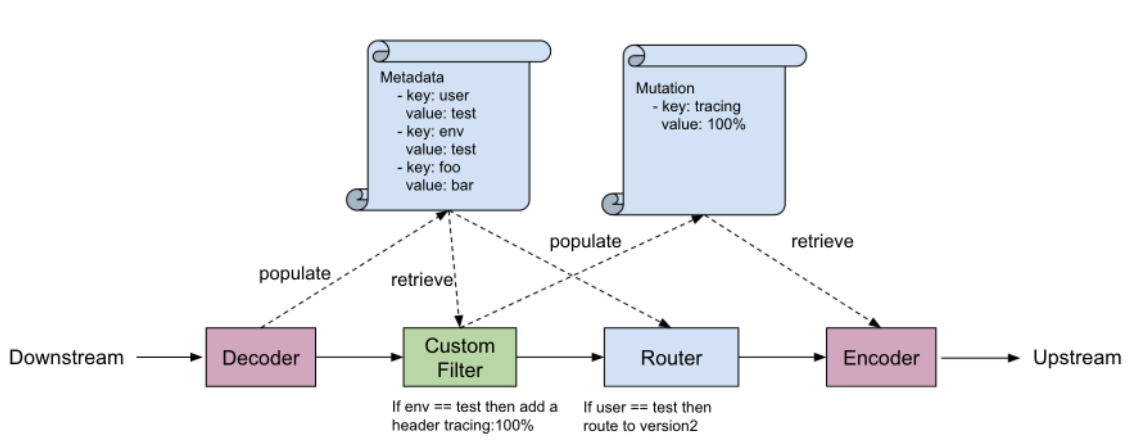

请求路径

请求路径

响应路径与请求路径类似,只是方向不同。

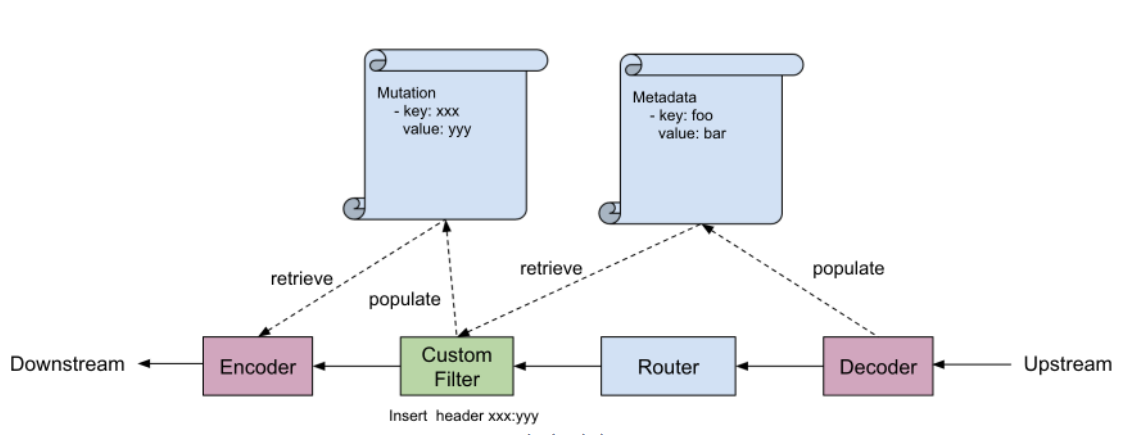

响应路径

响应路径

一个例子

如果需要实现基于 MetaProtocol 的应用协议,可以按照以下步骤进行(以 Thrift 为例):


数据平面


  • 实现编解码器接口对协议包进行编码和解码。您可以参考Dubbo 编解码器和Thrift 编解码器编写自己的实现。

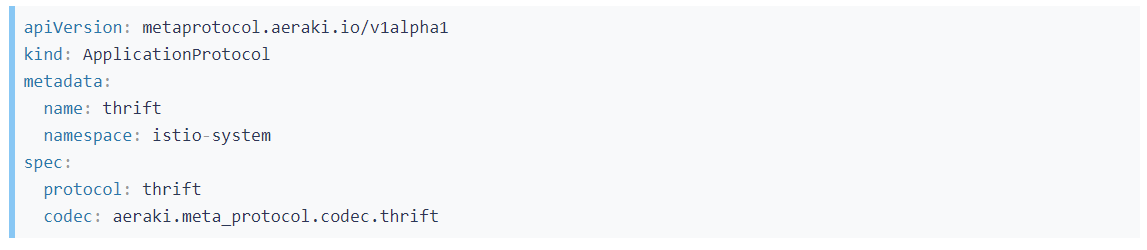

  • 使用 Aeraki ApplicationProtocolCRD 定义协议,如下 YAML 片段所示:



控制平面

您不需要实现控制平面。Aeraki 监视服务和流量规则,为 Sidecar 代理生成配置,并通过EnvoyFilterMetaProtocol RDS 将配置发送到数据平面。


协议选择

与 Istio 类似,协议由服务端口前缀标识。请使用以下模式命名服务端口:tcp-metaprotocol-{应用程序协议}-xxx。例如,Thrift 服务端口应命名为 tcp-metaprotocol-thrift。


交通管理

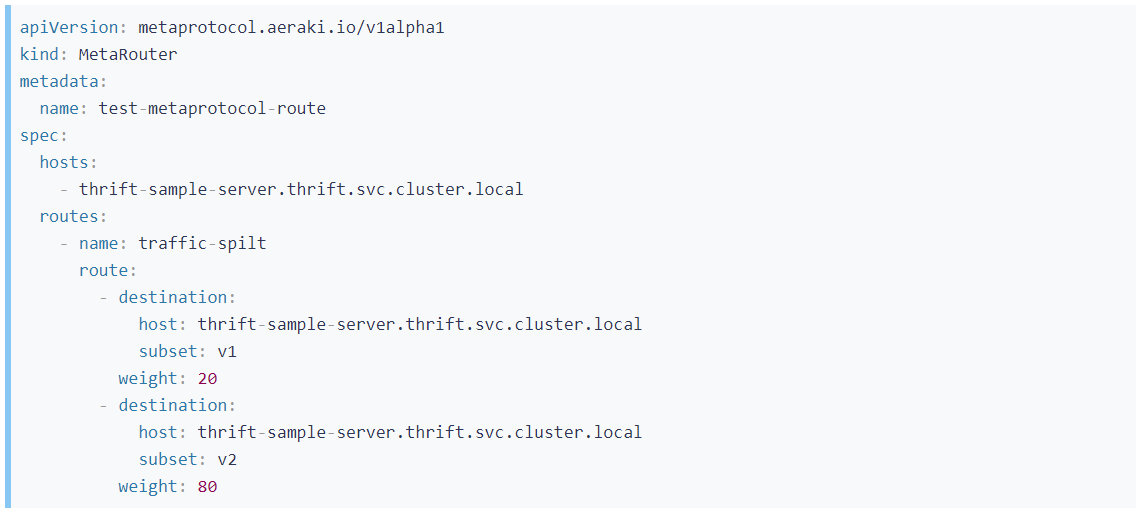

MetaRouter您可以通过CRD更改路线。例如:将 20% 的请求发送到 v1,将 80% 的请求发送到 v2:


参考


  • Aeraki Mesh 网站
  • GitHub 上的 Aeraki 网格
  • 现场演示:Kiali 仪表板
  • 现场演示:服务指标:Grafana
  • 现场演示:服务指标:Prometheus
  • Istio meetup China(中文):全栈服务网格 - 使用 Aeraki 管理 Istio 服务网格中的任何第 7 层流量
  • IstioCon 2021:如何管理 Istio 服务网格中的任何第 7 层流量?

原文作者:赵华冰 - 腾讯


-----------------------------------------------------------
