云原生数字化创新平台CloudOS(1)内核解读——架构图

2023-02-02

404

原文作者:行云创新产品总监 陈晓露


了解CloudOS或Methodot的童鞋可能都知道,平台中有个概念——架构图。


点击,了解CloudOS详情>>


· 平台中的架构图究竟是什么?

· 平台中的架构图跟应用开发中的架构图是什么关系?


这篇文章,我给大家解释一下。


架构图的由来

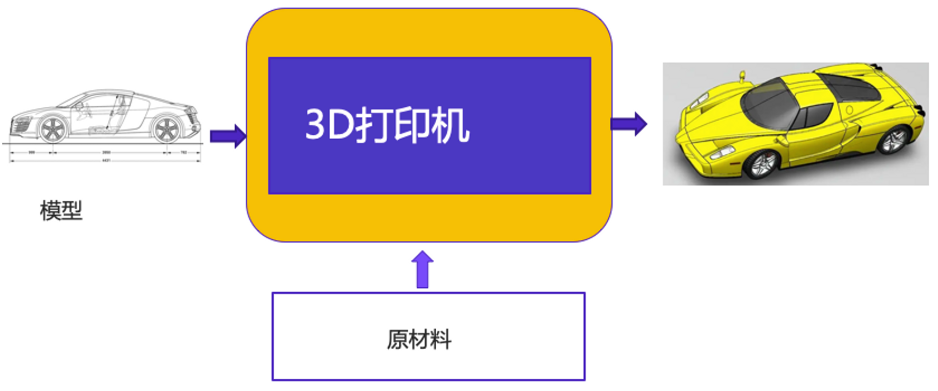

你可能听说过3D打印,也可能了解3D打印。举个例子,为了生产一辆汽车,先为汽车建个模,大小、样式、各个组成部分的材料等等,描述完整。然后把“模型”和“原材料”给到一个3D打印机,打印机就能打印出一辆汽车。


CloudOS架构图


这样的话,汽车生产的关键就是建立模型了。

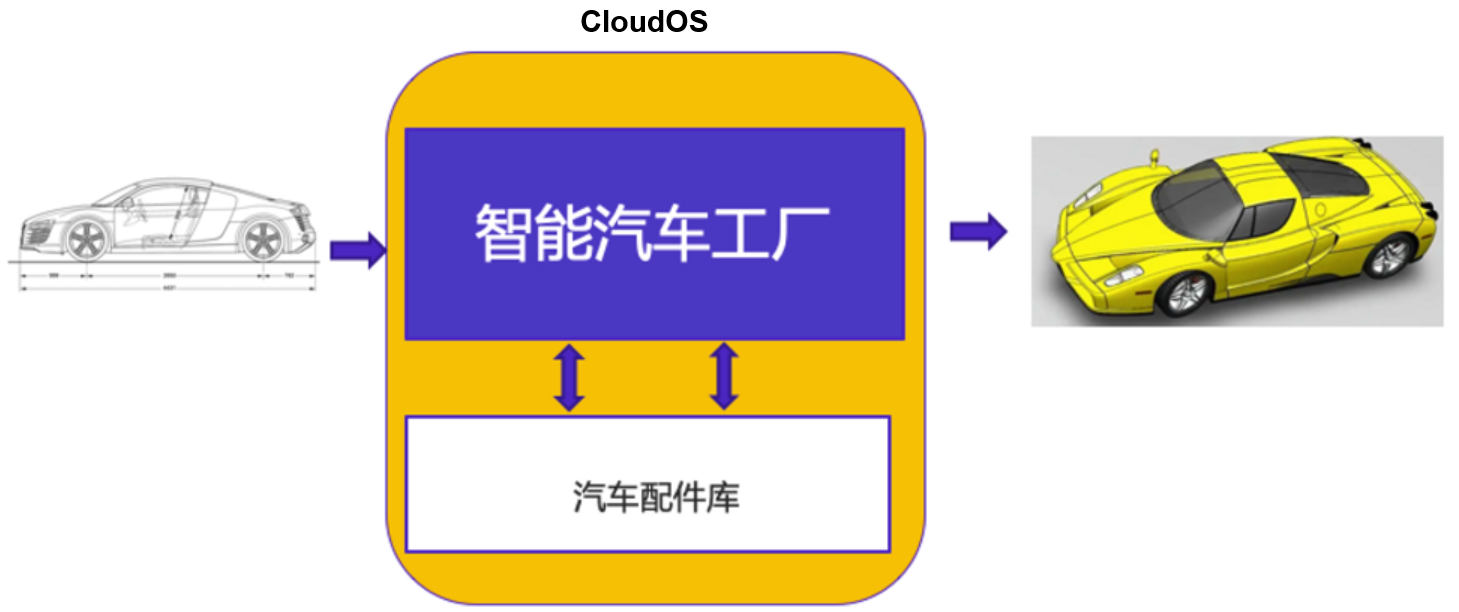

那么,软件应用的生产能否也采取类似于3D打印的方式呢?你可能猜到了,跟上面的例子类比,CloudOS平台的架构图就相当于汽车模型。(PS:先介绍一下,Methodot是CloudOS的SaaS版。)


CloudOS架构图

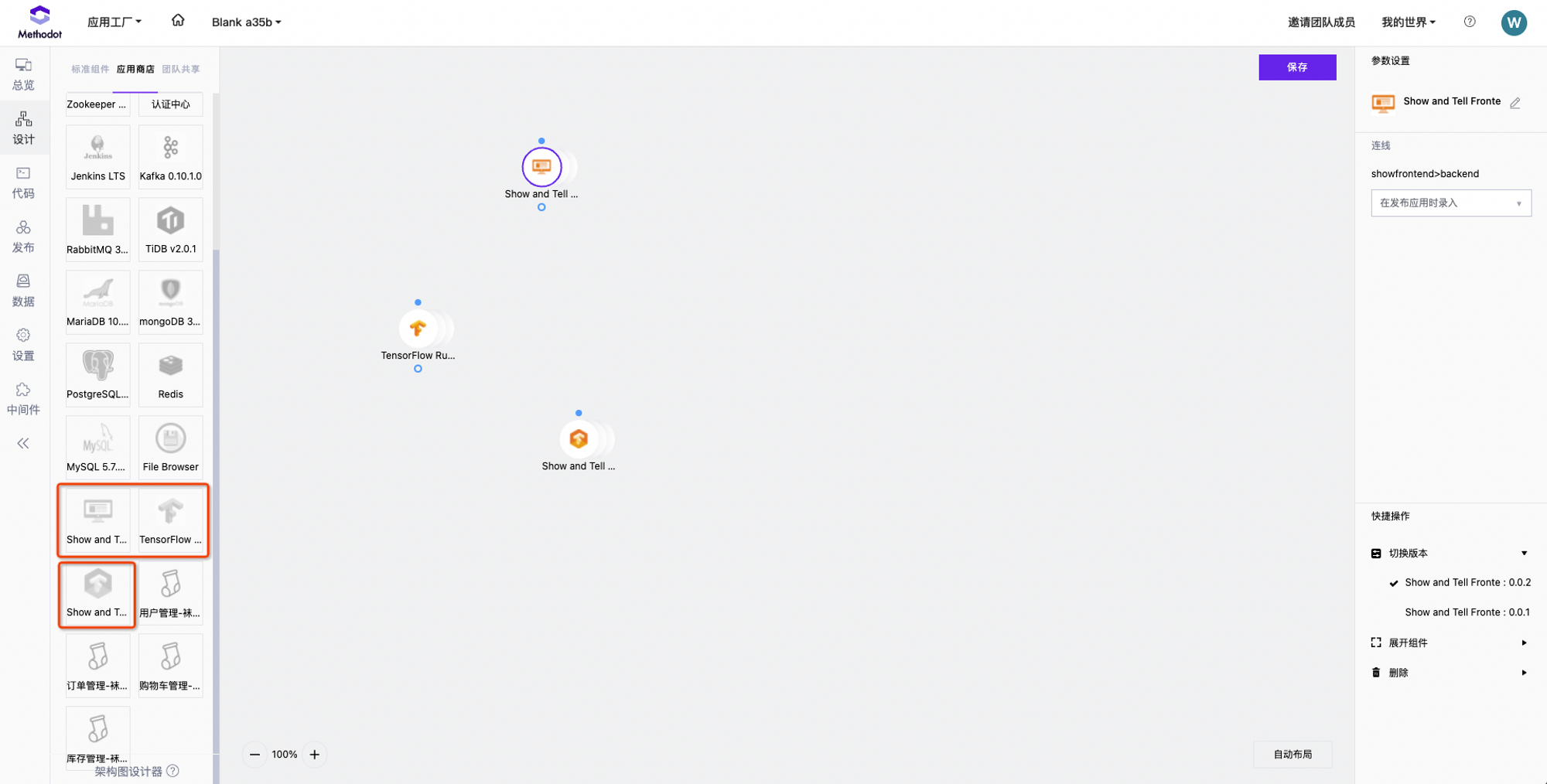

平台中真实的架构图,一个电商应用的架构图:


CloudOS架构图


说起来,我们的架构图一开始叫蓝图,后来我们的客户反馈,蓝图这个名字太大了,不太贴切,我们经过讨论后就改为架构图了。有意思的是,改了之后,有其他客户反馈,还是叫蓝图比较好。


平台中的架构图与开发人员理解的架构图有什么关系?


很显然,CloudOS平台的架构图可以一键“打印”成应用,并且图上的元素都能产生实际的作用,而开发人员画的架构图仅仅是一张图。


平台中的架构图与k8s yaml有什么关系 ?


不懂K8s的童鞋可以跳过本段。懂K8s的童鞋可能会说,这个架构图,不就是k8s yaml的图形化展示吗?并不尽然,CloudOS平台的架构图是k8s yaml的超集:


1. 架构图有组件与组件之间的关系:带箭头的连线。这个连线不仅是视觉上的一个标记,它有实际的意义:

· 连线在架构图中会影响部署过程中的组件部署顺序。

· 平台可以基于连线做组件之间的访问控制,比如:有连线才能访问。

· 平台支持API调用控制,比如:允许A组件调用B组件10个API中的2个API。


2. 架构图的组件比yaml中的一个部署单元有着更丰富的信息:

· 代码组件,包括代码库信息、技术栈信息等。

· API信息。

· 组件负责人信息。

· 组件描述信息。


3. 架构图有group的概念,比如有3个组件同属于1个业务域,这3个组件可以建一个gruop。


4. 架构图的组件有位置信息,体现了一个应用的技术架构中的组件层级。


可以这么理解,CloudOS平台的架构图部署成应用时,会先转化成K8s yaml,然后部署到K8s中。


平台中的架构图有什么作用?


先来说说比较具体的作用,主要有如下几点:


· 平台中的应用都由架构图部署而成,那么应用的实际架构与架构图是对应的,不会存在黑盒子。在很多公司的项目中,人员的更迭会导致应用的实际架构无人知晓,迭代开发时战战兢兢,生怕带来不可预知的后果,使用我们平台后,这个问题将会被彻底解决。


· 应用架构可视化,可视化的价值是很大的,无论是用来汇报、评审、学习都非常重要,是企业的重要资产。传统的架构图靠手绘,一段时间后,手绘的架构图与实际的技术架构会出现很大偏差。


· 架构变更可回溯。架构图的每一次修改都会归档为历史记录,我们可以回溯每一次变更。


· 架构图可以一键部署成应用。这个能力对微服务的应用太有帮助了,一般一个应用会有好几套环境:生产环境、测试环境、开发环境、预发布环境、有的还有特性分支开发环境。比如,有个应用有30个微服务,传统方式下,每部署一套新的环境出来都是巨大的工作量和资源消耗。但基于一键部署的能力,这个事情变得非常简单。


· 封装K8s。K8s的学习成本很高,而架构图上的配置封装了K8s,开发人员不需要懂K8s,就可以轻易将应用部署到K8s上,充分利用K8s的能力。


· Design once and run anywhere。一处开发,交付到任何云。架构图设计一次,将整个应用完整描述,部署的时候,直接部署到任何云,比如阿里云、腾讯云、自己公司的私有云。


其实,一言以蔽之,架构图的作用体现的就是云原生的本质——以应用为中心。什么叫以应用为中心?就是完整的描述应用,然后一键部署成应用,可以交付到任何地方。底层资源只是应用的附属,底层资源的生命周期跟应用完全绑定,创建应用时自动创建资源,应用负载高时自动扩资源,应用销毁时自动回收资源,开发人员完全不用关注底层资源。而在我们平台上,应用的完整描述就是可视化的架构图。


再来畅想一下,有了这张架构图,是不是能发挥更多的作用?应用开发过程的所有协作活动是不是可以基于这张图?应用开发过程的所有活动的入口是不是也可以基于这张图?比如执行测试、比如代码评审。


平台的架构图是什么?


最后,咱们来给平台的架构图做个定义:以应用为中心,完整描述应用技术架构,能够直接部署成应用并交付到任何地方的一张图。
